ATR902-12ABC

ATR902 *Étape requise

Livraison en 3 à 5 semaines

ATR902-12ABC
1 Inp analogique. + 2 relais 1A -230 V AC / DC

Votre configuration:
Prix unitaire
238,00 €
Prix final
238,00 €

Programmateur de cycles pour fours industriels ATR902

Contrôleur programmable portable 15 cycles / 18 étapes

ATR 902 PIXSYSProgrammateur portatif avec connecteur multipolaire, contrôle de boucle simple. Il permet la programmation de 15 cycles / programmes pouvant fournir jusqu'à 18 étapes / segments, configurables librement par l'utilisateurs. Programmation et affichage faciles et intuitifs même pour les opérateurs non formés.

Spécialement conçu pour l'automatisation des fours particuliers, mais aussi professionnel, pour la fabrication de la céramique, du verre ou des applications de laboratoire nécessitant des cycles de programmation / courbes avec le contrôle de la température par rapport au temps. Les caractéristiques du logiciel Start Delayed, attente fin de l'étape (dans le cas de retard du processus à la consigne programmée) et le mode de récupération de cycle (après des pannes de courant). Le connecteur multipolaire compatible avec la série ATR900 / 901 ne nécessite aucun câblage et permet une connexion / installation immédiate.

Entrée universelle pour tous les thermocouples communs et deux sorties sélectionnables comme commande ou d'alarme / auxiliaire, l'ajustement avec une précision accrue grâce au nouvel algorithme PID prédictif. Toutes les options sont configurables à partir du clavier.


Caractéristiques principales

Boitier

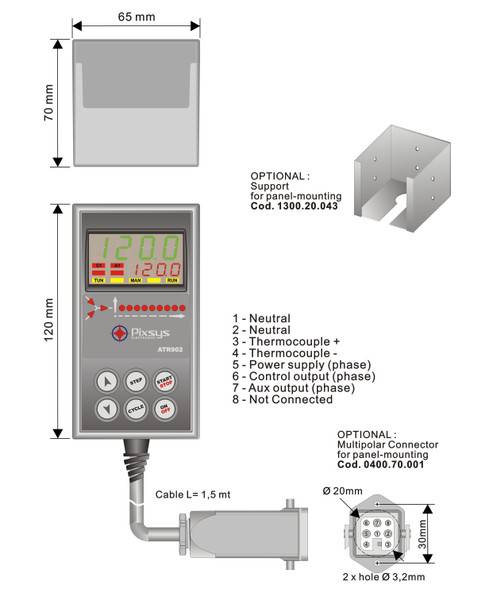

  • 120 x 65 (panneau avant) x 65 mm
Source de courantATR 902
  • 24 ... 230Vac / Vdc ± 15% 50/60 Hz
Consommation
  • 4W
Afficher
  • Affichage 4 chiffres 0,56 "rouge + 4 chiffres 0,4" vert + Bargraph
Des conditions de fonctionnement
  • Température 0-45 ° C, humidité 35..95 uR% (sans condensation)
Matériel
  • Boîte: ABS; Panneau avant: polycarbonate
Poids
  • Environ. 550 gr
Scellage
  • IP65 (panneau avant), IP20 (boîtiers et bornes)
Accessoires
  • Connecteur 7poles / femelle (côté four), Support pour montage sur panneau


Les entrées

1 configurable
TC K, S, R, J, T, E, N sélection par paramètre


Les sorties

Relais
1 Relais 8A - Charge résistive 250 Vac + 1 Relais 8A - 250 Vac pour alarme / auxiliaire


Caractéristiques du logiciel

Algorithmes de contrôle
  • ON - OFF avec hystérésis, P., PI, PID, PD proportionnellement
Réglage
  • Automatique, prédictif automatique
Protection des données
  • Accès aux paramètres par mot de passe, Modification de consigne pendant le cycle uniquement si activé par paramètre
Modes d'alarme
  • Absolu / Threshold, bande, déviation haute / basse, temporisé auxiliaire programmable sur une seule étape
Fonction Hold
  • Maintenir la valeur de consigne actuelle, avec Start / Stop par clavier
Fonction d'attente
  • Fonction spéciale pour compenser les différences SPV / PV en cas de système surchargé
Fonction de récupération du cycle
  • Reprendre le cycle après une panne de courant inattendue
Mode contrôleur de point de consigne
  • Régulation sur un point de consigne fixe (la fonction peut être activée à partir du menu général ou pendant un cycle en cours)
Démarrage retardé
  • Démarrage du cycle retardé par paramètre
AR001525

Fiche technique

Mesure
Température
Type de produit
Régulateurs
Type de régulateur
Régulateur de four
