Choisissez la géométrie selon l’espace d’installation disponible.
GUILCOR · Conçu pour votre équipement
Étanche
sondes de température
Une mesure de température conçue pour les milieux humides. Définissez l’exposition à l’eau, l’élément sensible et le câblage complet selon votre installation.
- Options IP68
- Assemblages sur mesure
- Choix du capteur
01 / Possibilités de la famille
Spécifiez l’environnement. Définissez l’assemblage adapté.
L’élément, le câble et le système d’étanchéité choisis définissent les limites.
Spécifiez les conditions d’immersion de l’assemblage complet.
Adaptez le capteur et l’interface électrique au dispositif de lecture.
Ces possibilités sont celles de la famille étanche GUILCOR. Elles ne décrivent pas une sonde universelle : le plus petit diamètre, l’intervalle complet de température et le plus haut niveau d’étanchéité doivent être confirmés pour la construction choisie.
Guide de sélection
Cette sonde convient-elle à votre application ?
Partez de cette famille lorsque…
L’exposition à l’humidité est une exigence essentielle de conception. Décrivez si l’extrémité sensible, la transition vers le câble et le raccordement sont soumis à des projections, au lavage ou à l’immersion.
Préparer votre spécification →À envisager également
Sondes à tube lisse
Un tube lisse définit l’adaptation mécanique. Associez cette géométrie aux exigences d’étanchéité de votre environnement humide.
Sondes à tube lisse →À envisager également
Sondes filetées
Un orifice fileté définit le raccordement au procédé. Spécifiez la pression du procédé et l’étanchéité séparément de l’exposition extérieure à l’eau.
Sondes filetées →Ces familles décrivent différentes parties d’un assemblage et peuvent se combiner. Confirmez la construction complète pour votre application.
02 / Guide d’exposition interactif
Que signifie étanche dans votre installation ?
Une extrémité immergée, une transition de câble mouillée et un connecteur voisin d’une zone de lavage subissent des conditions différentes. Préparez un cahier des charges incluant chaque partie exposée.
Votre cahier des charges d’application
Points à confirmer avec GUILCOR
Ce guide prépare les questions pour un devis. Il n’attribue pas d’indice IP, n’approuve pas d’installation et ne sélectionne pas de référence en stock.
Prévisualiser votre cahier des charges d’application
03 / Comprendre la protection
Choisissez selon l’exposition, pas selon le chiffre le plus élevé.
Protection contre des essais spécifiés de jets d’eau.
Examinez l’intensité, la direction et l’exposition aux jets. Un marquage d’immersion seul n’établit pas cette protection.
Protection lors d’un essai défini d’immersion temporaire.
Confirmez les conditions réelles d’essai et leur adéquation à votre installation. Ce n’est pas une autorisation générale d’immersion continue.
Immersion dans des conditions convenues pour l’assemblage choisi.
Spécifiez la profondeur, la durée et les conditions de fonctionnement. IP68 ne fixe pas une profondeur maximale universelle pour tous les produits.
Les essais d’immersion et de jets sont différents. Demandez la combinaison pertinente lorsque les deux s’appliquent. Le nettoyage chaud à haute pression, l’eau salée et la compatibilité chimique nécessitent un examen distinct.
Documentation technique : recommandations WIKA sur la protection contre les pénétrations · Comprendre les conditions IP68
04 / Suivre le chemin d’étanchéité
La protection doit couvrir tout le raccordement.
Décrivez l’assemblage de l’extrémité sensible au raccordement à l’équipement. Une extrémité étanche n’établit pas la protection d’un bout de câble exposé.
Extrémité sensible
Confirmez le matériau du boîtier, les limites de température et l’exposition de l’extrémité sensible.
Transition vers le câble
Spécifiez l’immersion, la flexion et les contraintes à la jonction entre la sonde et le câble.
Cheminement du câble
Définissez la longueur exposée, le cheminement, la protection mécanique et la compatibilité avec le liquide.
Raccordement terminal
Indiquez si le connecteur ou l’extrémité du câble reste au sec, subit un lavage ou est immergé.
La protection utilisable dépend de l’assemblage et de l’installation réels, y compris les éléments d’accouplement spécifiés et les instructions de montage. Définissez les parties restant hors de la zone humide.

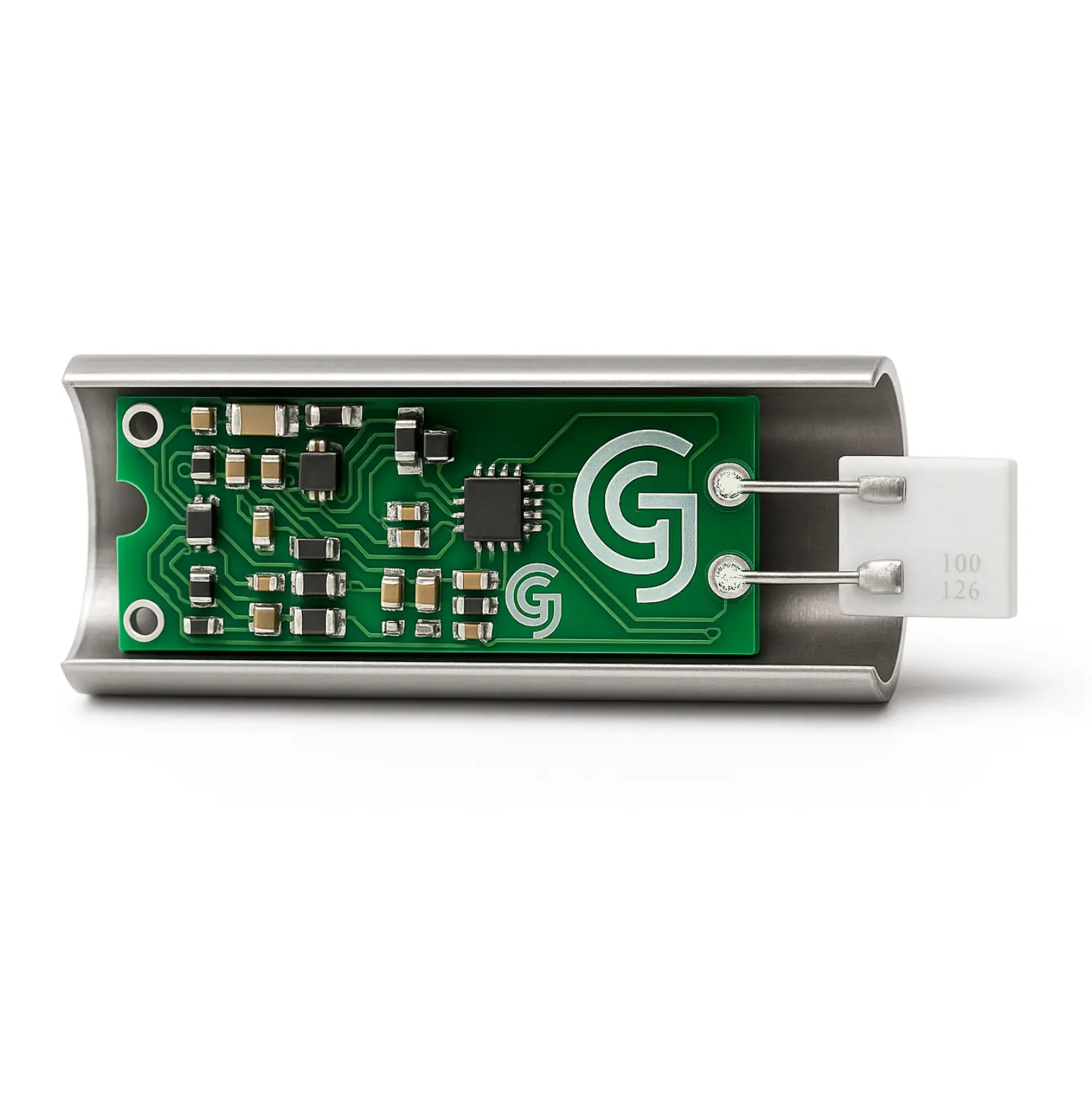

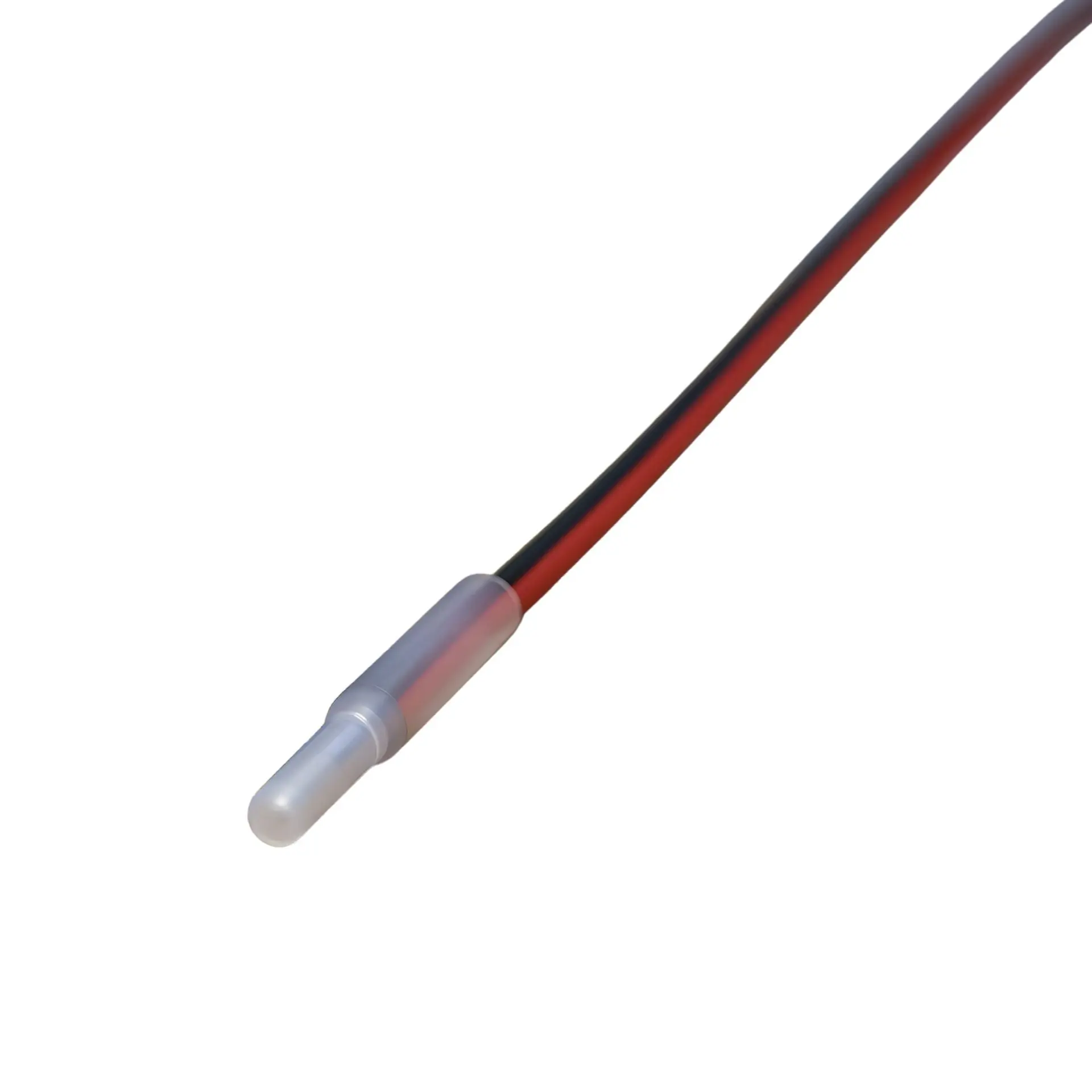

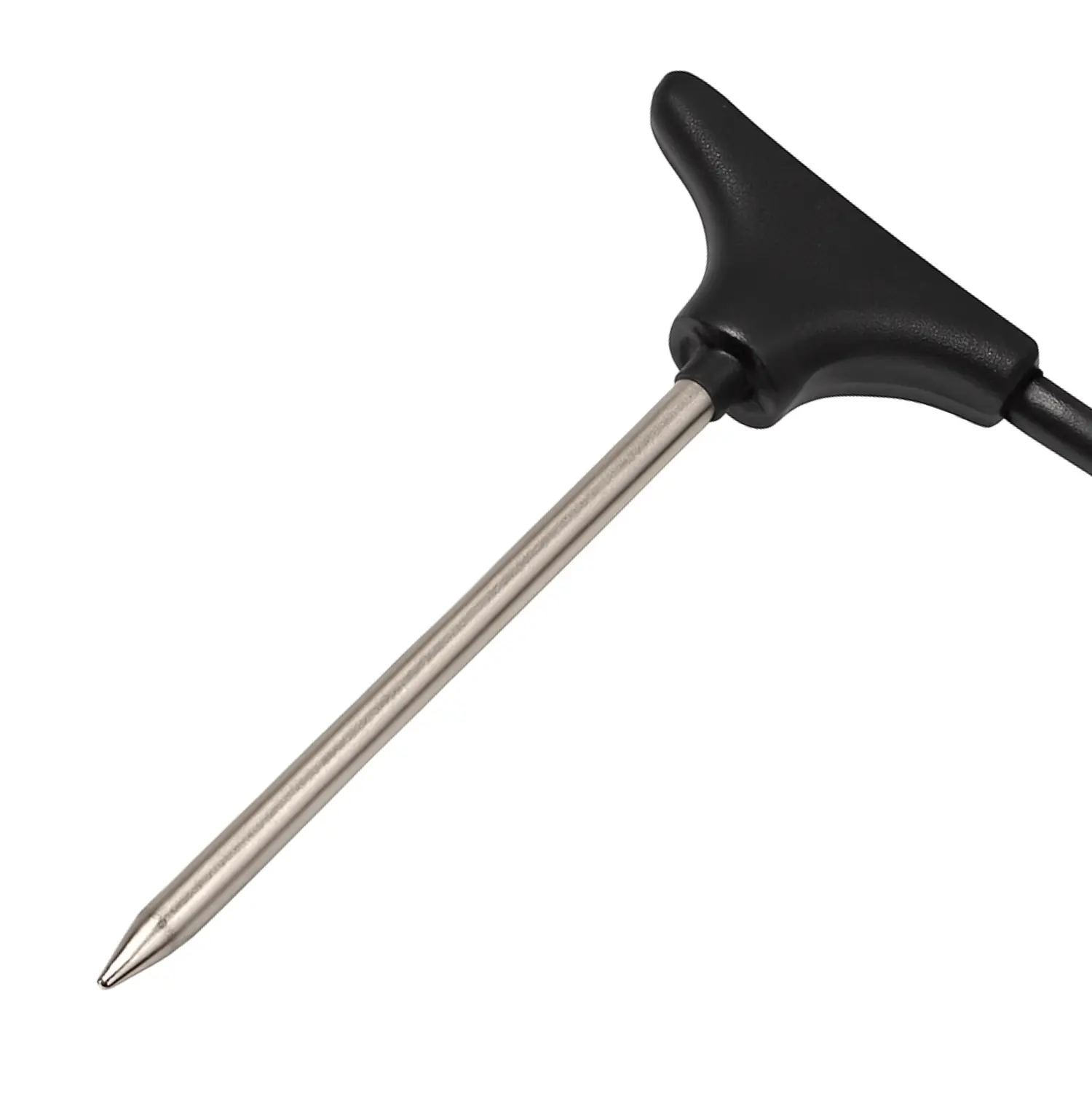

05 / Exemples d’assemblages GUILCOR
Des raccordements différents. Une application à définir.
Découvrez les constructions présentées dans la gamme étanche GUILCOR existante. Ouvrez une photographie pour examiner les détails visibles et les questions à inclure dans votre spécification.
Les photographies illustrent des constructions, pas des références en stock interchangeables ni la preuve d’un indice IP individuel.
06 / Domaines d’application
Intégrez les conditions réelles dans la spécification.
Marine et transport
Spécifiez l’exposition au sel, les vibrations et le maintien du câble. Confirmez la résistance à la corrosion et la protection du raccordement complet.
Procédés industriels
Décrivez le fluide de procédé, la pression, le cycle de nettoyage et les charges mécaniques. Confirmez les matériaux et le montage.
Chambres froides et congélateurs
Incluez la condensation, les cycles de dégivrage et les températures à l’extrémité et au câble. Examinez l’installation et l’accès pour la maintenance.
Équipements extérieurs
Définissez l’exposition à la pluie, les cycles thermiques, l’ensoleillement et le cheminement du câble. Spécifiez la protection de chaque raccordement extérieur.
Mesures en immersion
Consignez le liquide, la profondeur et la durée d’immersion. Convenez des conditions d’exposition de l’assemblage complet avant la sélection.
Zones humides et lavées
Décrivez la méthode de lavage, la température de l’eau, les produits chimiques et les jets. Confirmez l’aptitude au nettoyage séparément de l’immersion.
07 / Choisir la mesure
L’étanchéité décrit le boîtier, pas le capteur.
GUILCOR intègre les technologies de mesure selon l’application. L’élément, les dimensions, la température, le câble et le système d’étanchéité doivent être examinés comme un assemblage unique.
RTD
Pt100, Pt1000 et autres éléments résistifs. Spécifiez la tolérance, le câblage et le dispositif de lecture.
Explorer la famille →NTC / PTC
Adaptez la courbe de la thermistance et les caractéristiques électriques au contrôleur.
Explorer la famille →Thermocouples
Spécifiez le type d’alliage, la polarité et l’intervalle de température requis.
Explorer la famille →Mesure numérique
Définissez l’interface, l’alimentation, la topologie du câblage et le raccordement à l’équipement.
Explorer la famille →08 / Préparer votre spécification
Transformez les conditions humides en cahier des charges clair.
Envoyez le cahier des charges du guide d’exposition avec un croquis repérant chaque section humide. Incluez le liquide, la méthode de nettoyage et toute profondeur et durée d’immersion ; demandez à GUILCOR de confirmer les conditions d’étanchéité et le plan de validation de l’assemblage choisi.
| Exposition | Pluie, condensation, projections, immersion, lavage ou une combinaison. Identifiez les sections exposées. |
|---|---|
| Liquide et nettoyage | Type d’eau ou composition chimique, concentration, méthode de nettoyage et température. |
| Immersion et pression | Profondeur, durée et cycles requis ; toute pression de procédé et le montage. |
| Températures | Conditions normales, de pointe, de démarrage à froid et de nettoyage pour l’extrémité, le câble et le connecteur. |
| Géométrie et câble | Plan, dimensions du corps, insertion, longueur de câble, cheminement, espace de courbure et terminaison. |
| Capteur et performances | Référence du capteur, câblage, dispositif de lecture, erreur requise, objectif de réponse et points d’étalonnage. |
| Validation et quantité | Échantillons, conditions d’acceptation, documentation, traçabilité, quantité et délai de livraison souhaité. |
09 / Questions fréquentes
Avant de choisir une sonde étanche.
Toutes les sondes étanches sont-elles classées IP68 ?
La famille GUILCOR propose une protection jusqu’à IP68. Confirmez l’indice et les conditions d’essai de l’assemblage complet choisi ; les photographies n’établissent pas un indice individuel.
IP68 spécifie-t-il une profondeur maximale d’immersion unique ?
Non. La profondeur et la durée d’immersion doivent être définies pour le produit choisi. Incluez l’exposition réelle dans votre spécification plutôt que de supposer une profondeur universelle.
Une sonde IP68 peut-elle résister au lavage à haute pression ?
Les essais d’immersion et de jets d’eau portent sur des expositions différentes. Confirmez séparément la température de lavage, les conditions de jet et les produits chimiques, y compris le marquage de protection requis.
Puis-je l’utiliser dans l’eau salée ou des produits chimiques de nettoyage ?
Indiquez le milieu et la concentration. Un indice de protection contre les pénétrations n’établit pas la compatibilité des matériaux avec tous les fluides ; confirmez le corps, les joints, le câble et le connecteur pour l’exposition prévue.
Une seule sonde couvre-t-elle −50 à +200 °C ?
C’est la plage thermique publiée de la famille. Les limites disponibles dépendent de l’élément sensible, du corps, du câble, du système d’étanchéité et de la terminaison.
Le connecteur en bout de câble peut-il aussi être immergé ?
Uniquement si ce raccordement et son installation sont spécifiés pour les conditions requises. Repérez les sections humides et sèches de votre assemblage et identifiez le connecteur d’accouplement.
Puis-je spécifier un élément Pt100, Pt1000 ou NTC ?
Discutez du capteur et du dispositif de lecture requis avec GUILCOR. La combinaison finale dépend de la géométrie, de la température de fonctionnement, du câblage et de la construction d’étanchéité.
Quelles sont les conditions de commande et de livraison ?
L’offre existante indique un minimum de commande de €200, un délai indicatif d’environ 5 semaines et un prix sur demande. Confirmez les conditions pour votre configuration, vos besoins de validation et la quantité.
Votre application
Définissons l’assemblage étanche complet.
Communiquez le cahier des charges d’exposition, le plan et les quantités. GUILCOR peut examiner le capteur, le boîtier, le câble et le raccordement de votre équipement.
Parlons de votre sonde étanche →Minimum de commande€200
Délai indicatif≈ 5 semaines
TarificationSur demande
Les conditions commerciales sont indicatives et soumises à confirmation pour la configuration et la quantité choisies.
